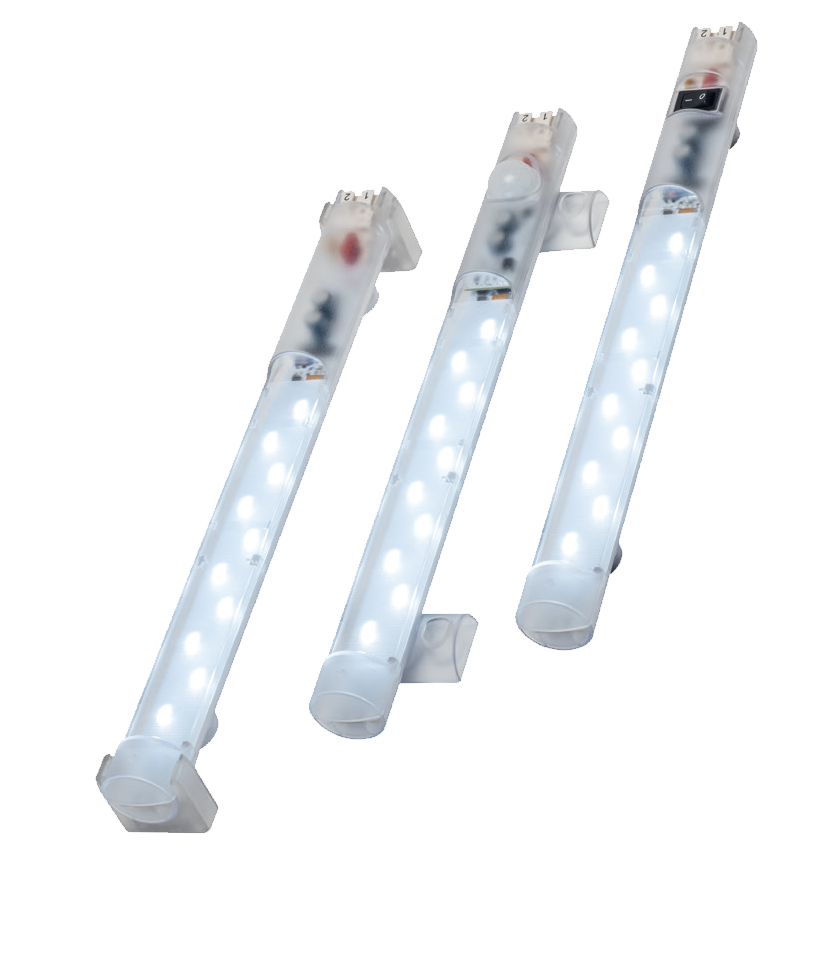

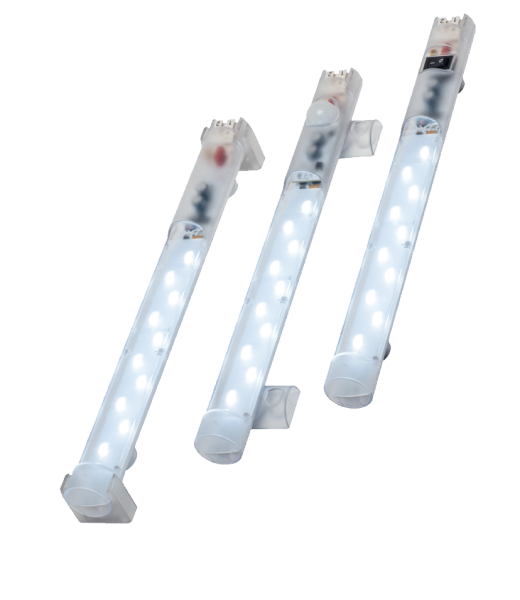

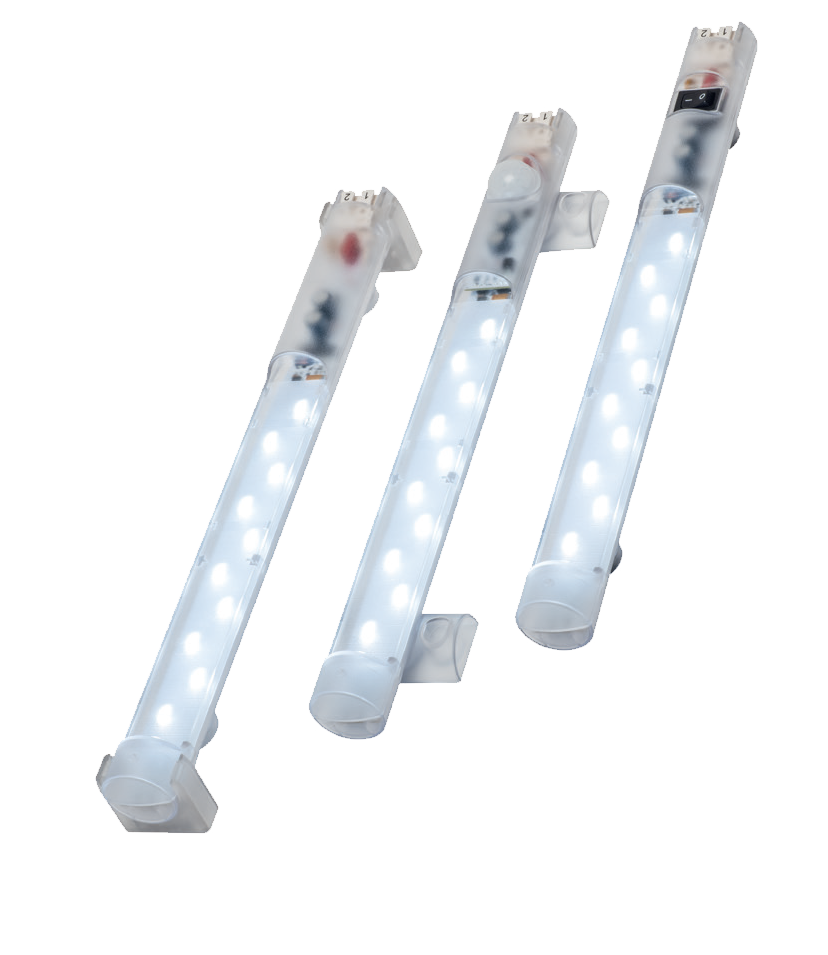

Led 025 Mıknatıslı ve Led'li Aydınlatma Armatürü
- Geniş voltaj aralığı
- Entegre güç ünitesi
- LED teknolojisi ile uzun ömürlü ve bakım gerektirmez
- Papatya zinciri
- Açma / kapama düğmesi veya hareket sensörü
- Mıknatıs, vida veya klips sabitleme
LED serisi 025 lamba, özellikle alanın yüksek olduğu her tür panel ve muhafaza için uygundur. LED teknolojisi sayesinde lambaların kullanım ömrü çok uzundur. Üç farklı sabitleme seçeneği kurulum için daha fazla esneklik sağlar. Güç çıkışı birbirine en fazla 10 lamba bağlanmasına izin verir (5 lambaya kadar 12VDC versiyonları). Hem güç girişi hem de çıkış konektörleri yuvalarına kilitlenir. Entegre güç ünitesi ve fişlerle lamba hızlı bir şekilde bağlanabilir.
| Güç tüketimi | mak. 5W |
|---|---|
| Işık akısı | 120 ° 'de 400 Lm |
| Lamba tipi | LED, radyasyon açısı 120 ° |
| açık renk: gün ışığı, renk sıcaklığı: 6.000K ila 7.000K | |
| Hizmet ömrü | + 20 ° C'de (+ 68 ° F) 60.000 saat |
| Bağ | Geçmeli kilitli 2 kutuplu konnektör |
| AC: maks. 2.5A / 240VAC, renk: beyaz | |
| DC: maks. 2.5A / 60VDC, renk: mavi | |
| Montaj | mıknatıs sabitleme veya vida sabitleme (M5), klips sabitleme (M6) |
| tork maks. 2Nm | |
| kasa | plastik, şeffaf |
| boyutlar | çizimlere bakın |
| Ağırlık | 0.2kg |
| Çalışma / Depolama sıcaklığı | -30 ila + 60 ° C (-22 ila + 140 ° F) / -40 ila + 85 ° C (-40 ila + 185 ° F) |
| Çalışma / Depolama nemi | mak. % 90 Bağıl Nem (yoğuşmasız) |
| Koruma türü / Koruma sınıfı | IP20 / II (çift yalıtımlı), 12VDC: IP20 / III (ekstra düşük voltaj) |
Montaj seçenekleri: Lambalar, herhangi bir çelik dolapta veya muhafazada kolay konumlandırma için mıknatıs sabitleme özelliğine sahiptir. Bir klasik, vida sabitlemeli LED 025'dir. LED 025'in klipsi sabitlemek için özel olarak tasarlanmış klips tutucular, tutucular kabin duvarına vidalanarak kabinin herhangi bir yerine yerleştirilebilir. Lamba klips tutuculara takılır ve her iki yönde de döndürülebilir. Toplam 180 ° dönme açısı ile kabin veya muhafaza içinde mükemmel aydınlatma sağlar.
Not: Lamba ev aydınlatması için kullanılmamalıdır.
| Sanat. Hayır. Mıknatıs sabitleme |
Sanat. Hayır. Vida sabitleme |
Sanat. No Klip sabitleme |
Çalışma gerilimi | Değiştirmek | Onaylar | |||
|---|---|---|---|---|---|---|---|---|
| 02.540,0-00 | 02.540,0-01 | 02.540,0-03 | 100-240VAC, 50 / 60Hz (min. 90VAC, maks. 265VAC) |
açık / kapalı ışık anahtarı | VDE | UL Dosya No. E234324 | CCC | EAC |
| 02.540,1-00 | 02.540,1-01 | 02.540,1-03 | 24-48VDC (min. 20VDC, maks. 60VDC) |
açık / kapalı ışık anahtarı | VDE | UL Dosya No. E234324 | CCC | EAC |
| 02.540,2-00 | 02.540,2-01 | 02.540,2-03 | 12VDC (min. 10VDC, maks. 16VDC) |
açık / kapalı ışık anahtarı | - | UL Dosya No. E234324 | - | EAC |
| 02.541,0-00 | 02.541,0-01 | 02.541,0-03 | 100-240VAC, 50 / 60Hz (min. 90VAC, maks. 265VAC) |
PIR hareket sensörü¹ | VDE | UL Dosya No. E234324 | CCC | EAC |
| 02.541,1-00 | 02.541,1-01 | 02.541,1-03 | 24-48VDC (min. 20VDC, maks. 60VDC) |
PIR hareket sensörü¹ | VDE | UL Dosya No. E234324 | CCC | EAC |
¹ yakl. 5 dakika. sabit çalıştırma süresi
AKSESUARLAR
Elektrik bağlantısı için konektörler ve kablolar LED 025'in teslimatına dahil değildir. Bu parçalar ayrı olarak sipariş edilebilir. Lamba ve aksesuarlardan oluşan setler istek üzerine temin edilebilir.
DİŞİ KONNEKTÖRLÜ VE AÇIK UÇLU BAĞLANTI KABLOSU
| Sanat. Hayır. | model | uzunluk | Gerilim tipi | Renk | İçin kullanmak | Approvals² |
|---|---|---|---|---|---|---|
| 244356 | bağlantı kablosu 2 x 1.5mm² dişi konnektörlü | 2.0m | AC | konektör: beyaz; kablo: beyaz | güç girişi | VDE |
| 244357 | dişi konnektörlü 2 x AWG 16 bağlantı kablosu | 2.0m | AC | konektör: beyaz; kablo: beyaz | güç girişi | VDE + UL |
| 244360 | bağlantı kablosu 2 x 0.75mm² dişi konnektörlü | 2.0m | 24-48VDC | konektör: mavi; kablo: beyaz | güç girişi | VDE |
| 244361 | dişi konnektörlü 2 x AWG 16 bağlantı kablosu | 2.0m | 24-48VDC | konektör: mavi; kablo: beyaz | güç girişi | VDE + UL |
| 244389 | bağlantı kablosu 2 x 0.75mm² dişi konnektörlü | 2.0m | 12VDC | konektör: mavi; kablo: beyaz | güç girişi | VDE |
| 244390 | dişi konnektörlü 2 x AWG 16 bağlantı kablosu | 2.0m | 12VDC | konektör: mavi; kablo: beyaz | güç girişi | VDE + UL |
² yalnızca bağımsız bileşenler (kablo ve konektörler) için geçerlidir
PAPATYA ZİNCİRİ BAĞLANTISI İÇİN 2 KONEKTÖRLÜ UZATMA KABLOSU
| Sanat. Hayır. | model | uzunluk | Gerilim tipi | Renk | İçin kullanmak | Approvals² |
|---|---|---|---|---|---|---|
| 244358 | 2 konnektörlü 2 x 1.5mm² uzatma kablosu | 1.0m | AC | konektörler: beyaz; kablo: beyaz | Papatya zinciri | VDE |
| 244359 | 2 konnektörlü 2 x AWG 16 uzatma kablosu | 1.0m |
